Каков рабочий цикл линейного привода?

При покупке электрического линейного привода большинство покупателей отдают приоритет усилию, длине хода и скорости, но упускают из виду одну из наиболее важных характеристик для долгосрочной надежности: рабочий цикл. Неправильное понимание или превышение рабочего цикла является одной из основных причин преждевременного выхода из строя привода, даже если номинальная нагрузка подобрана правильно.

Что такое рабочий цикл линейного привода?

Рабочий цикл — это процентное соотношение, которое измеряет время, в течение которого привод может безопасно работать (время работы) в течение одного полного рабочего цикла, по отношению к общему времени цикла (время работы + время охлаждения).

Проще говоря, он сообщает вам, как долго вы можете непрерывно работать привод, прежде чем он должен будет отключиться, чтобы остыть и предотвратить перегрев. Электрические линейные приводы выделяют тепло во время работы двигателей и зубчатых передач; если тепло накапливается быстрее, чем рассеивается, внутренние компоненты выходят из строя, обмотки могут перегореть, и устройство преждевременно выйдет из строя.

Например, линейный привод, рассчитанный на рабочий цикл 20% при 10-минутном цикле, может работать 2 минуты подряд, а затем требует 8 минут охлаждения на холостом ходу перед следующим рабочим циклом.

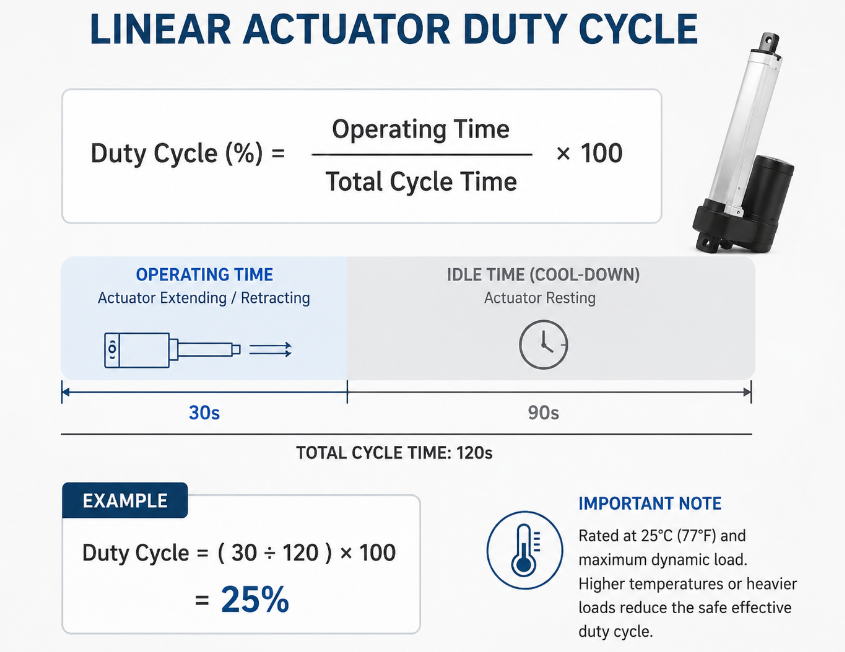

Как рассчитать рабочий цикл линейного привода

Для расчета рабочего цикла используется простая формула, основанная на времени работы и общем времени цикла:

Рабочий цикл (%) = (время работы ÷ общее время цикла) × 100

• Время работы: общее время, в течение которого привод активно выдвигается или втягивается под нагрузкой в ​​течение одного цикла.

• Общее время цикла: Полная продолжительность одного рабочего цикла, включая время работы и необходимое время простоя для охлаждения.

Пример расчета

Если привод работает в течение 30 секунд, чтобы поднять груз, затем отдыхает 90 секунд перед следующим циклом:

• Время работы = 30 секунд

• Общее время цикла = 30 + 90 = 120 секунд.

• Рабочий цикл = (30 ÷ 120) × 100 = 25%

Важное примечание. Производители обычно определяют рабочий цикл при комнатной температуре (25°C / 77°F) и при максимальной номинальной динамической нагрузке привода. Более высокие температуры окружающей среды или более тяжелые нагрузки уменьшают безопасный эффективный рабочий цикл, поэтому всегда создавайте защитный буфер для реального использования.

Почему рабочий цикл важен для каждого проекта

Игнорирование характеристик рабочего цикла может привести к дорогостоящим простоям, повреждению оборудования и угрозам безопасности. Вот почему этот параметр заслуживает пристального внимания в процессе выбора:

1. Предотвращает преждевременный выход двигателя из строя: превышение рабочего цикла привода приводит к чрезмерному перегреву, что разрушает изоляцию обмотки двигателя и приводит к необратимому перегоранию.

2. Сохраняется гарантийное покрытие: Большинство гарантий на привод не распространяется на повреждения, вызванные превышением номинального рабочего цикла, поскольку это считается неправильным использованием.

3. Обеспечивает стабильную долгосрочную работу: работа в пределах рабочего цикла поддерживает внутренние компоненты в безопасном температурном диапазоне, уменьшая износ шестерен, ходовых винтов и гаек, продлевая срок службы.

4. Снижает угрозу безопасности: перегретые приводы создают риск короткого замыкания, расплавления компонентов корпуса и даже возгорания в крайних случаях.

Рабочий цикл является одной из нескольких важных характеристик, которые необходимо оценивать наряду с усилием, ходом и степенью защиты IP при выборе привода.

Ключевые факторы, влияющие на рабочий цикл привода

Номинальный рабочий цикл линейного привода не является фиксированным числом при всех условиях. Несколько реальных факторов увеличивают или уменьшают окно безопасной эксплуатации:

1. Приложенная нагрузка

Более тяжелые нагрузки потребляют больший ток от двигателя, выделяя больше тепла и быстрее. Работа при 100 % номинальной динамической нагрузки приведет к кратчайшему безопасному времени работы, а работа при более низкой нагрузке (например, 50 % от номинальной) снижает тепловую мощность и обеспечивает более высокий эффективный рабочий цикл.

2. Температура окружающей среды

Высокие температуры окружающей среды замедляют отвод тепла от двигателя и корпуса привода. В жарких условиях или в закрытых помещениях с плохой вентиляцией необходимо снизить рабочий цикл, чтобы избежать перегрева. И наоборот, более низкие условия эксплуатации могут немного продлить безопасное время работы.

3. Скорость и передаточное число

В более быстрых приводах используются более низкие передаточные числа, что означает, что двигатель вращается быстрее на дюйм хода, выделяя больше тепла за меньшее время. При одном и том же размере двигателя высокоскоростной линейный привод всегда будет иметь меньший рабочий цикл, чем модель с большей силой и меньшей скоростью.

4. Корпус и степень защиты IP

Приводы с более высоким классом защиты IP имеют герметичные корпуса для защиты от проникновения пыли и воды. Хотя это повышает устойчивость к воздействию окружающей среды, но также уменьшает поток воздуха и рассеивание тепла от внутреннего двигателя. В результате полностью герметичные приводы со степенью защиты IP66 обычно имеют немного меньший рабочий цикл, чем вентилируемые или слегка герметизированные модели для внутреннего применения.

Распространенные мифы и ошибки о рабочем цикле, которых следует избегать

Миф 1: «100% рабочий цикл означает, что я могу работать приводом без остановок вечно».

100% непрерывный режим работы означает, что привод может работать неоднократно без необходимости времени на охлаждение при работе с номинальной нагрузкой и температурой окружающей среды . Это не означает, что устройство никогда не изнашивается — все механические компоненты со временем изнашиваются нормально. Эксплуатация привода, работающего в непрерывном режиме, при нагрузке выше номинальной, все равно приведет к перегреву и выходу из строя.

Ошибка 1. Использование приводов прерывистого режима работы для постоянного использования.

Стандартные линейные приводы для бытовых нужд и легкой промышленности предназначены для прерывистого использования (обычно рабочий цикл 10–30%). Использование их для приложений, требующих почти постоянной работы, таких как регулировка конвейеров или системы непрерывного позиционирования, приведет к быстрому выходу из строя. Для таких случаев использования выберите специально разработанный промышленный привод непрерывного действия.

Ошибка 2. Игнорирование рабочего цикла для проектов «редкого использования».

Даже если ваш проект работает лишь время от времени, один продолжительный запуск, превышающий максимальное время непрерывной работы привода, может вызвать достаточное нагревание, чтобы повредить двигатель. Всегда проверяйте максимальное время работы за один цикл, указанное производителем, а не только процентное значение.

Советы по увеличению рабочего цикла и продлению срока службы привода

Вы можете улучшить эффективный рабочий цикл и увеличить срок службы линейного привода, используя следующие рекомендации:

1. Размер с запасом прочности по нагрузке: выберите привод с номинальной динамической нагрузкой на 25–50 % выше фактической нагрузки приложения. Это снижает нагрузку на двигатель, снижает теплоотдачу и обеспечивает более продолжительное безопасное время работы.

2. Обеспечьте достаточный приток воздуха. По возможности устанавливайте приводы в хорошо вентилируемых помещениях. Не помещайте их полностью в тесные, непроветриваемые помещения, где сохраняется тепло.

3. Эксплуатируйте в температурных пределах: никогда не используйте привод за пределами номинального диапазона рабочих температур. В условиях высокой температуры соответственно уменьшите нагрузку и рабочий цикл.

4. Соблюдайте правильность выравнивания. Несоосность монтажа приводит к заеданию и боковым нагрузкам, которые заставляют двигатель работать интенсивнее и выделяют избыточное тепло. Всегда точно выравнивайте привод по направлению движения груза.

5. Избегайте резких остановок. При резком физическом останове привода двигатель останавливается, вызывая внезапный скачок тока и нагрев. Всегда полагайтесь на встроенные концевые выключатели, чтобы остановить движение в конечных положениях.

Заключение

Рабочий цикл — это критическая характеристика, которая определяет, будет ли ваш линейный привод обеспечивать надежную и долгосрочную работу или преждевременно выйдет из строя. Понимая, как его рассчитать, какие факторы на него влияют и как работать в безопасных пределах, вы сможете выбрать правильный привод для вашего применения и максимально увеличить срок его службы.

Правильное выравнивание монтажа также снижает ненужную нагрузку на двигатель и ходовой винт, снижая тепловыделение во время работы. Чтобы узнать больше о технических концепциях, примерах практического применения и пошаговых советах по выбору электрических линейных приводов, просмотрите наше полное руководство по линейным приводам..
